Post subject: [Tokyo Marui] AK74MN
Reply with quote

Mécanique :

Bien que n'ayant jamais démonté cette réplique, j'ai pu glaner 2-3 infos, en attendant que Nonofrag nous parle de sa tentative de dissection Happy

La gearbox et le système de recul et de de blowback

Voici tout d'abord deux photos de la gearbox version 9 tirée de la review de redwolf :

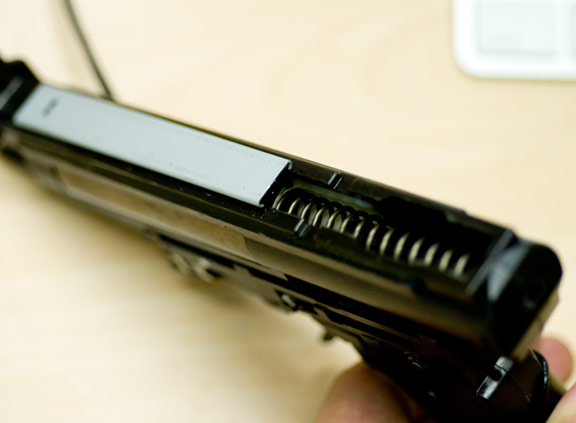

On peut remarquer que la partie supérieure arrière de la gearbox est ouverte, c'est là que le piston vient accrocher le système de recul situé juste au dessus lorsque la réplique est assemblée.


Le piston est ici reculé au maximum

Le système de recul est principalement constitué d'un bloc de zinc qui simule le recul grâce à son inertie. Cette pièce se termine à l'avant par un bras qui entraîne la culasse.




Sur ces photos, vous pouvez voir le bloc de zinc qui simule le recul, ainsi que le bras qui vient attraper la culasse.

 Ainsi, en théorie, en retirant ce bloc de zinc, on désactive d'un coup le simulateur de recul et le blowback, ça devrait satisfaire les ronchons qui n'aiment pas ces nouvelles fonctionnalités qui perturbent leurs tirs de roxor.
Je ne sais pas trop comment est faite la jonction entre le bras et la culasse, mais il semble que la culasse reste indépendante de la position du piston. Ainsi, si vous arrêtez la gearbox au milieu d'un cycle, la culasse ne sera pas à moitié ouverte mais demeurera fermée, contrairement à tous les autres systèmes blowback électriques existant.
De la même manière, si la culasse est bloquée par un doigt lors du tir, ça ne perturbe pas le tir et ça n'endommage pas la mécanique. Enfin, lorsque la batterie est quasiment à plat, il arrive que le blowback se désactive, alors que le simulateur de recul continue de fonctionner.

Comparaison avec une gearbox V3 :

J'ai déniché quelques photos d'un site taiwanais qui en disent long sur les différences et similitudes entre une V9 et une V3 :

Tout d'abord une vue d'ensemble :





Maintenant passons à l'intérieur :


Remarquez ici le cylindre plein et le nozzle qui est protégé par le renfort de la gearbox

Nos amis Taiwanais nous on fait un comparatif pièce par pièce. A droite, la pièce de l'AK74MN, à gauche, la même pièce mais pour V3.



Les têtes de cylindre ont l'air identique.



Le guide ressort de la V9 parait un peu plus long que celui de la v3.



Voici le piston de la V9. Inutile de mettre un piston V3 à coté tellement les différences sont flagrantes. Le ressort à l'air d'être attaché au fond du piston.



Voici les engrenages moteur. A noter la disparition de l'espace réservé à l'anti-retour : il semble que l'anti-retour agisse sur les mêmes dents qui entraînent l'engrenage intermédiaire.



Voici les engrenages intermédiaires. V3 toujours à gauche, V9 à droite. Remarquez que l'engrenage V9 est plus petit, et que le différentiel est beaucoup moins important que sur la V3 pour compenser sa petite taille.



Pour terminer, voici les sector gears. La grande différence réside dans le "knob" qui entraîne la tappet plate. Celui de la V9 est plus allongé, ce qui, parait-il, améliorerait la synchronisation de la tappet plate, limitant donc la possibilité d'incidents de tir.

Le hop-up



Le hop-up se règle dorénavant avec une molette. Pas de panique, rien à voir avec un hop-up de M4, la molette est très résistante et ne risque donc pas de se dérégler toute seule. Cette avantage est à double tranchant, car il ne facilite pas le réglage précis du hop-up (tendance
à bouger par à coup).

Conclusion

C'est mon premier AEGBB donc je n'ai pas trop de matière à comparer.
Mais pour l'instant je ne suis pas déçu.
J'ai une réplique solide, fonctionnelle sortie de boite (ça change du cheap Happy) aux performances plus qu'honorables et avec un système qui est surement l'avenir dans l'airsoft...
Elle est vraiment très plaisante à utilisé et j'ai vraiment hâte de la tester en partie.

Les + / -

Les +
-La qualité de la marque TM
-Nouvelle génération d'AEG, une petite révolution dans le monde de l'airsoft
-Solidité
-Finition très soignée
-Full métal
-Positions des crans du sélecteur de tir conforme au modèle éresse
-Angulation et dimension de la poignée quasi conformes au modèle éresse
-Cache flamme 22mm conforme au modèle éresse
-Marquages conformes au modèle éresse
-Dimensions des chargeurs conformes au modèle éresse
-Culasse mobile
-Simulateur de recul
-Aucun jeu nul part
-Cadence de tir correcte
-Fonctionnement des chargeurs standards et hicap irréprochable

Les -
-Prix élevé par rapport au cheap
-Difficile d'installer certaines batteries
-Marquages TM (pour les puristes)
-Peu de pièces de rechange disponibles
-Beaucoup d'incompatibilités avec le reste des AK du marché
-Chargeurs old gen incompatibles
-Peu d'accessoires et de pièces compatibles sur le marché
_________________



Back to top
Publicité






PostPosted: Sat 6 Jun - 13:34 (2009)
Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
Tic


Offline

Joined: 10 Jun 2008
Posts: 20
Localisation: Reims (51)

PostPosted: Sat 6 Jun - 13:34 (2009)
Post subject: [Tokyo Marui] AK74MN
Reply with quote

Feedback après partie:

Que dire....


Un véritable régal:
La réplique tressaute (un peu) dans les mains, l'épaule ressent les (petits) coups de crosse à chaque tir, On entend (presque) plus la gearbox tournée mais les claquement de la culasse.
Bref même si se sont des petites sensations c'est quand ENORME par rapport à nos machines à coudre habituelles.

En plus de cela, la cadence est loin d'être dégueu, la portée bien au rendez-vous (50 mètres à vue de nez) et une précision meugnifik !!!!

Le plus gros défaut est qu'on vide les billes trop vite à cause de cela Razz

Non vraiment, c'est un investissement lourd mais qui vaut le coup !!!

Tous ceux qu'ils l'ont testé n'ont laissé échapper qu'un "Ah ouuuaaaiis" aux première billes (bon après il a fallu la leur arracher des mains ce qui est la partie la plus sale et la moins facile)

Moi j'vous l'dis, ça, c'est l'avenir !!!
